iMacでDTVするポイント

この項では，iMacで行うDTVの作業プロセスの最初のステップであるムービー取り込みを説明します。

何はなくとも，ビデオテープのデータをiMacに持ってこなくては，ビデオ編集は始まりません。このプロセスのことをビデオ取り込み（キャプチャー）といいます。

ビデオ取り込みをするには，キャプチャー機器が必要ですが，iMacの場合，ビデオ取り込みには，USB端子を使います。一般にUSBキャプチャー機器と呼ばれる装置で，ビデオカメラのアナログAV信号をデジタル信号に変換して，iMacに送信するのです。

各社のUSBキャプチャー機器については，こちらをクリックして下さい。

ここでは，インタウェア社MotionCap，アルファデータ社AD-VDM3を使った場合を例にして，説明してゆきます。

（MotionCap，AD-VDM3とも，上図1のパターンです）

　　　　　　

お使いのiMacでMacOS8.1をお使いなら，MacOS8.5.1やMacOS8.6にアップデートして下さい。これは，MacOSのUSB関連ファイル（機能拡張ファイル）が，日夜，機能向上を果たしているからです。実際，AD-VDM3では，MacOS 8.6がシステム要件です。
MacOSアップグレード法については，Mac雑誌やiMac関連サイトの情報を調べてから，間違いのないように行って下さいね。

ビデオカメラの映像出力を，USBキャプチャー機器の映像入力端子に接続します。

MotionCapの場合，コンポジット（黄色のケーブル）端子へ，
AD-VDM3の場合，S端子またはコンポジット端子のいずれかにつなぎます。

USBキャプチャー機器のUSBケーブルを，iMacの本体のUSB端子（黄色の矢印）に接続します。

キーボードのUSB端子につないではいけません。また，場合によっては，USBハブを使わない方が良い場合もあるでしょう。
キャプチャーのときは，出来るだけシンプルな配線にとどめておくことが，コマ落ち防止の秘訣です。

ビデオカメラの音声出力（赤と白のケーブル）をiMacの音声入力端子（赤色の矢印）に接続します。

iMacの音声入力端子へ接続するには，市販のステレオミニプラグ-RCAアダプタが必要です。
ステレオミニプラグ-RCAアダプタは，電器店のオーディオアクセサリのコーナーにかならず置いてあります。

左は，Apple純正品ですが，なんて型番でしょうか??なぜか，うちにありました（笑）。

これで終了です。

2.1 MotionCapの場合

MotionCapの場合，簡単な編集なら，付属のViz It Universalアプリケーションが付属していますので，これを使った例をご紹介しましょう。

設定するのは，基本的には，映像2箇所，音声2箇所だけでいいです。細かい設定の意味はともかくとして，まずは，このように設定してみて下さい。

ビデオをどこから入力するかを設定するダイアログです。ただし，iMacの場合，ビデオ入力は他にありませんので，自動的に下記のようになっているはずです。

デジタイザ：MotionCap
入力：MotionCap
フォーマット：NTSC

ビデオカメラの再生ボタンを押して下さい。すると，この設定を適切に行うと，この時点で，画面にビデオカメラからの映像が映るはずです。

もし，映らない場合は，USB端子や，映像ケーブルの接続を確認して下さい。

ビデオ画像の圧縮のしかたを設定するダイアログです。

ここでは，あまり深く考えずに，とりあえず以下のような設定にしてみてください。

圧縮プログラム：MotionCap JPEG
深さ：カラー
品質：これは，お好みで...
フレーム／秒：30
データレートの制限：500〜600K／秒といったところ
　MotionCapの場合，700kB/s以上には設定しないこと

サウンドをどこから入力するかを設定するダイアログです。
iMacの場合，内蔵CDと外部端子からの入力を標準で備えています。

MotionCapの場合，音声を外部端子から入力しますから，

装置：内蔵
入力：外部マイク

を選択して下さい。

その他のUSBキャプチャー機器の場合，USB経由で音声取り込みをする場合もありますから，その場合は，適切に設定して下さい。

サウンドのサンプリングの仕方を設定します。音楽CDのスペックは，

レート：44.1kHz
サイズ：16ビット
出力：ステレオ

に相当するものですので，スペック上は，音楽CDと同じレベルといえます。

もちろん，音声を重視しなくて良い場合には，レート，サイズ，モノラルなどにして，データ量を節約することも賢いやりかたです（例えば，ホームページ向けのムービーなど）。

これだけ設定したら，ビデオカメラの再生ボタンを押して下さい。
iMacのモニタ上にビデオカメラの映像と音声が流れるでしょう。

ムービー取り込みも（HDD上にムービーファイルとしてデジタル化する）ことも簡単で，

右図（Viz It Universalアプリケーション）のリモコン*)ウインドウのボタンを押すと，Movieに録画したり，静止画を撮影することができます。

*)ここでいうリモコンとは，ビデオカメラ操作を行うものではありません。

ほんとになんと，お手軽な...！！。昔からDTVをやってきた私からすると，ほんとに驚くほどです。

2.2 AD-VDM3の場合

AD-VDM3の場合，Strata VideoShop 4.5が付属していますので，ビデオ取り込みや本格的なムービー編集が可能です。

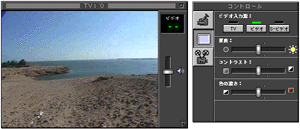

まずは，最も簡単な，Apple ビデオプレーヤを使った取り込みをご紹介しましょう。
といっても，設定するところは，一カ所だけ。

ビデオ入力源：ビデオ（コンポジット）かS-ビデオか，だけ設定すればいいです。

次に，VideoShopでの取り込み設定ですが，基本的にMotionCapのVisItと同じです。詳しくは後日公開予定ですが，今日のところは設定のポイントだけを掲載しておきます。VideoShopのマニュアルを併せてお読み下さい。

以下の設定ダイアログは，QT編集アプリならすべて共通です。ですから，例えば，Premiereなどのアプリでも，このように設定すればいいのです。

ビデオ設定：圧縮

圧縮プログラム：USBVision Compnent
これを見る限り，アナログキャプチャーで一般的に使われるM-JPEGではなく，コンポーネントビデオ系（代表例，Appleコンポーネントビデオ）の圧縮をするようです。

ビデオ設定：イメージ

これは，一般的なダイアログですね。

ビデオ設定：ソース

デジタイザ：USBVision
入力：C-VIDEO
フォーマット：NTSC　（でもなぜか，しばしばPALに戻ってしまうのです。注意して下さいね）

ビデオ設定：USBVision

これは，AD-VDM3の場合，このダイアログも出ます。これは，AD-VDM3からの転送速度（0.5Mbps〜7.5Mbps,0.5Mbps刻み）などの設定を行うためのようです（今日現在，私にも良くわかりません，パラメータをいじくって実験してみます）。

VideoShopでの取り込みについては詳しくは後日公開予定です。今日のところは設定のポイントだけを掲載しましたので，VideoShopのマニュアルを併せてお読み下さい。
